什么是雙絞線

什么是雙絞線?
雙絞線,也稱為雙絞電纜(twisted pair,TP)是一種綜合布線工程中zui常用的傳輸介質,是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起,每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消,有效降低信號干擾的程度。
為什么要把二根線雙絞纏繞?
雙絞線其實就是用了差分信號技術原理。雙絞的兩根芯線在工作時會產生幅度相等,相位相反的信號,稱為差模信號。二個信號互為抵消,就能起到消除干擾的功效,從而提高數據傳輸?shù)目煽啃院头€(wěn)定性,也能使信號傳輸?shù)木嚯x更遠。
這種相互纏繞改變了電纜原有的電子特性,不但可以減少自身的串?dāng)_,也可以zui大程度上防止其它電纜上的信號對這對線纜的干擾。
雙絞和非雙絞電纜到底有什么區別呢?

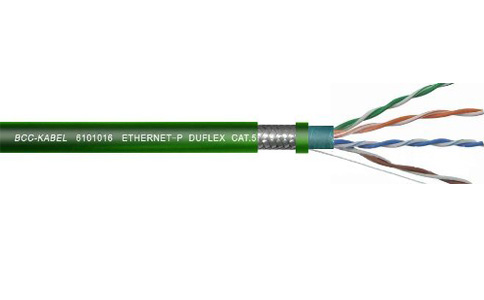

以8芯拖鏈電纜為例,一種情況就是8芯不分對單獨對絞,而是8芯直接總絞成纜,如常見的屏蔽拖鏈電纜TRVVP。另一種情況就是先把8芯分為4對,每對單獨按一定節距絞合之后,再把4對總絞成纜,如雙絞屏蔽拖鏈電纜TRVVSP和超五類拖鏈專用網線,就是8芯分為4對的雙絞電纜。
因此,在選擇電纜型號時,要知道是否需要雙絞電纜,使用了差分通訊技術的,就必須要選購雙絞電纜,否則可以選擇非雙絞電纜,畢竟雙絞電纜相對非雙絞電纜而言,成本要高出不少。
-
問
為什么拖鏈電纜的拖鏈彎曲次數那么卷?
答一種比較熱門并且很多人都認可的拖鏈電纜識別方法,是導致拖鏈電纜的拖鏈彎曲次數內卷的主要原因--拖鏈電纜的拖鏈彎曲次數越高越好。拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率等多種因素決定。條件嚴苛,拖鏈耐彎曲次數就低,條件寬松,拖鏈耐彎曲次數就高,相對于卷材料,卷工藝,卷品質,卷拖鏈彎曲次數比較容易。
-
問
5000萬次和1000萬次拖鏈電纜哪個好?
答數值上,5000萬的確大于1000萬,但5000萬次卻不一定大于1000萬次,“次”表示拖鏈電纜進行來回往復運動的一個動態運行過程,5000萬次和1000萬次中的“次”表面相同,實際上可能大相徑庭。因此,5000萬次和1000萬次拖鏈電纜也不能進行比較。
