高柔性電纜的特性

高柔性電纜常用作電力傳輸和信號傳遞。用于機器人系統及移動設備,鑄造設備行業,生產流水線,機器人手臂等柔性場合。在工業環境中做連接控制,干燥或潮濕的室內環境可以使柔性電纜壽命更長,用于拖鏈的高柔性電纜則稱之為拖鏈電纜。

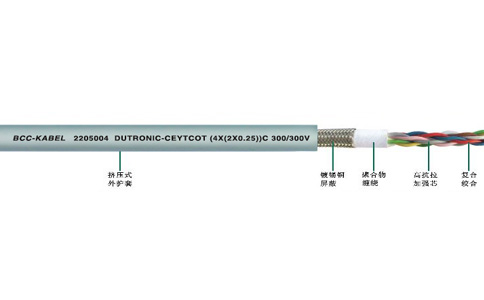

高柔性電纜在設計生產時,需要注重電纜的選材及設計結構,下面我們從這兩方面看一看高柔性電纜的特性:
導體:導體的選擇要適中,導體太粗或過細均會影響電纜柔韌性及機械強度。玖泰電纜設計生產的高柔性電纜導體符合VDE 0295/IEC 60228 Class 6標準,經優化的多股銅導體絞合結構,防止芯線折斷,從而使電纜在連續運動中耐用(甚至在小彎曲半徑的拖鏈應用中也能持久使用)。
絕緣:優選高機械性能彈性體材質,增強電纜的抗機械強度性能,保障電纜在長時間的循環往復移動彎曲場合下應用。
芯線結構:短節距優化成纜,進一步提升電纜的柔韌性能;復合成纜結構,將芯線圍繞一個抗拉材料做成的中心絞合成束,使得電纜的內部結構可靠穩定,在最大的彎曲受力作用時電纜也能保持穩定。
內護套:襯料填充擠壓成型內部護套,在外部支持復合絞線,從而防止電纜扭曲和芯線破損。
屏蔽:選用優化屏蔽層編織的全屏蔽層,防止屏蔽層破損,從而極大地增加和/或保護電纜的EMC功能。成束編織,強化芯線編織層,釋放彎曲半徑中芯線的低拉伸力/壓力,從而防止扭曲和芯線破損。
外護套:優選特殊改性彈性體材質作為電纜的外護套,提升電纜的柔軟性和機械強度的同時,還具備優異的環境適應性能。而擠壓成型的外部護套高度耐磨,支持屏蔽層編織,減少拖鏈中的磨損,從而顯著延長使用壽命。
我們從選材及設計結構方面分析了高柔性電纜的特性,材料與工藝的結合成就了高柔性電纜獨特的性能,高柔性拖鏈電纜不僅具備柔韌性能,還具備優異的抗機械強度性能,以適應電纜的循環往復移動彎曲使用。
-
問
為什么高柔線那么硬?
答千萬別認為高柔線是軟的,中文里的“柔”的確等同于“軟”,但“高柔性電纜”這一電纜名詞的引入最初用于進口電纜,這里的“柔性”并非單指柔軟,而是指柔韌。尤其有些進口高端拖鏈電纜,手感雖然較國產拖鏈電纜硬,但耐用性及認可度卻是公認的好。
-
問
高柔線怎么分辨?
答高柔線的分辨一般是通過材料和工藝,這對于非專業人員來說難度較高。 流行這樣一種觀點:辨別高柔線較簡單的方法是看銅絲的線徑,線徑越細,高柔線的品質越高。這種只關注高柔線表面現象,不理解本質,有明顯錯誤的觀點,卻被不良廠商利用,造成高柔線纜市場亂象。
