AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。

AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過的孔就越多，導線的直徑也就越小。

粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線（減小成本和安裝復雜性），而同時保證在必要電壓和頻率之下實現導線的最大容量。

英國和美國使用線號表示法。線號又稱線規(wire gauge)，按0、 1、 2、 3……數碼順序表示，數碼越大，線材越細。

300年前，軋制和擠壓尚未誕生，還是用鍛造制備線坯，當年的測量工具也很粗糙，在這情況下以拉制的次數作為線材粗細的標志。每拉一次增加一號，線坯則為0號。因為有眾多作坊，其工藝又各不相同，于是出現了眾多的線號標準。這在貿易和交流中當然是很不方便的，但又沒有“秦始皇”給他們統一度量。經過300年的淘汰，兼并和變遷，有的國家就改為直徑計量，但英國和美國，線號表示法沿用至今?，F(xiàn)今常使用的是美國線規(AWG)，伯明翰線規(BWG)和英國標準線規(SWG)。

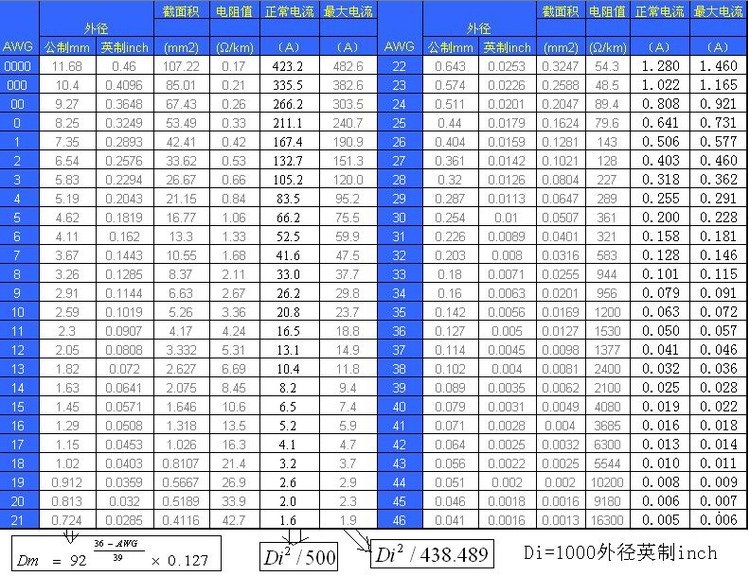

AWG美國線規線規換算表

AWG美國線規線規換算表

問
為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

答
拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。
問
TRVV拖鏈電纜標準與RVV軟電纜標準一樣嗎？

答
嚴格意義上來說，TRVV拖鏈電纜標準與RVV軟電纜標準不一樣，應高于RVV軟電纜標準。軟電纜RVV適用于固定安裝，拖鏈電纜TRVV不僅可用于固定安裝，更適用于移動使用。拖鏈電纜TRVV可看作軟電纜RVV的升級版，因此，軟電纜RVV國家標準也適用于拖鏈電纜TRVV，但僅滿足軟電纜國標的拖鏈電纜并不是好的拖鏈電纜。
